OMRON繼電器其中文叫做歐姆龍繼電器，其繼電器它是一種電子控制器件。一般通常應用于自動控制電路中，實際上OMRON繼電器是可以用較小的控制力去控制較大功率的電流。那么大家有了解知道OMRON繼電器的工作是如何運行的呢?想必非技術人員，這其中繼電器所連接的線路是比較復雜，那相信你們也是對OMRON繼電器工作原理不了解的了，接著就由小編為大家解說一番關于OMRON繼電器工作原理及安全使用說明。

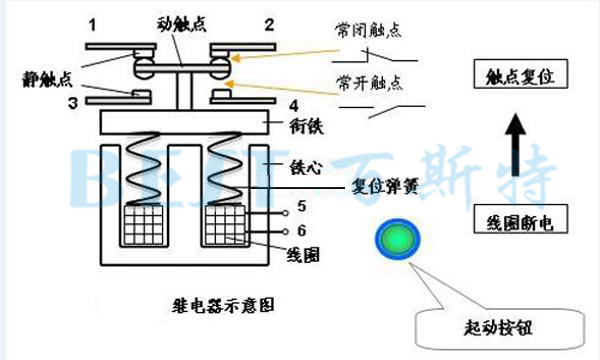

OMRON繼電器示意圖

OMRON繼電器工作原理

OMRON繼電器一般由線圈、銜鐵、鐵芯、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，而且此時帶動銜鐵的動觸點與靜觸點(常開觸點)吸合，從而實現了繼電器的控制導通與斷開。因?yàn)榭刂贫耸怯玫蛪海^電器的輸入輸出可以接高壓，所以O(shè)MRON繼電器通常又被稱作為是一種能實現低壓控制高壓的器件。

此外，當線圈斷電后，繼電器的電磁吸力也隨著消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的常閉觸點吸合，通過吸合和釋放，由此能達到繼電器在電路中的導通、切斷的目的。然而對于繼電器的常開或常閉觸點，可以這樣來區分說明：當在歐姆龍繼電器線圈未通電時處于斷開狀態的靜觸點，通常稱為常開觸點，而處于接通狀態的靜觸點稱為常閉觸點。

OMRON繼電器作用特性

特性一

在對于多觸點OMRON繼電器控制信號當達到某一定值時，可以按觸點組的不同形式，從而呈現出開斷、接通多路等電路。

特性二

其次OMRON繼電器還具備有自動、監測以及遙控等功能，如在自動裝置上的繼電器與其它設備一起運轉的時候，繼電器可以組成程序控制線路，從而能實現自動化運行等作用。

特性三

OMRON繼電器只要用一個微小的控制量，也可以控制很大功率的電路。而且當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，從而也能達到繼電器預定的控制效果。

OMRON繼電器安全使用說明

1.請不要觸摸導電時的繼電器電子端子部分，及插座的接口端子部分，以免可能會導致引起觸點等安全事故。

2.不要使用超過繼電器開關容量接點的額定負載，否則以免是會使繼電器引起接點熔接、絕緣不良等現象，而且嚴重的話，還有可能會造成繼電器負載溫度過高而直接燒壞或是燒毀的情況。

3.請勿在易燃、易爆性氣體等環境使用繼電器，以免開關時產生的電弧致使繼電器發熱而引起著火或是爆炸的可能。

由于時間的關系，上述的OMRON繼電器工作原理及安全使用說明等知識內容大致就說到這，無論是對于使用OMRON繼電器或者是其它的產品大家都應當遵守相關使用說明書來操作，否則OMRON繼電器使用不當，從而就導致造成故障的問題發生。那如果對OMRON繼電器工作原理有哪些不明白的地方，建議可以在線咨詢下百斯特電子工作人員，我們都會一一的詳細給你解答!
